西実験室
リングサイクロトロン棟の西実験室は，総面積2,080 m**2の大
実験室です．このＷＮコースには，高分解能反応粒子スペクトログ
ラフ「大雷電」と大口径スペクトログラフが整備されています．実
験室の周囲には粒子ビーム循環リングが設置されています．

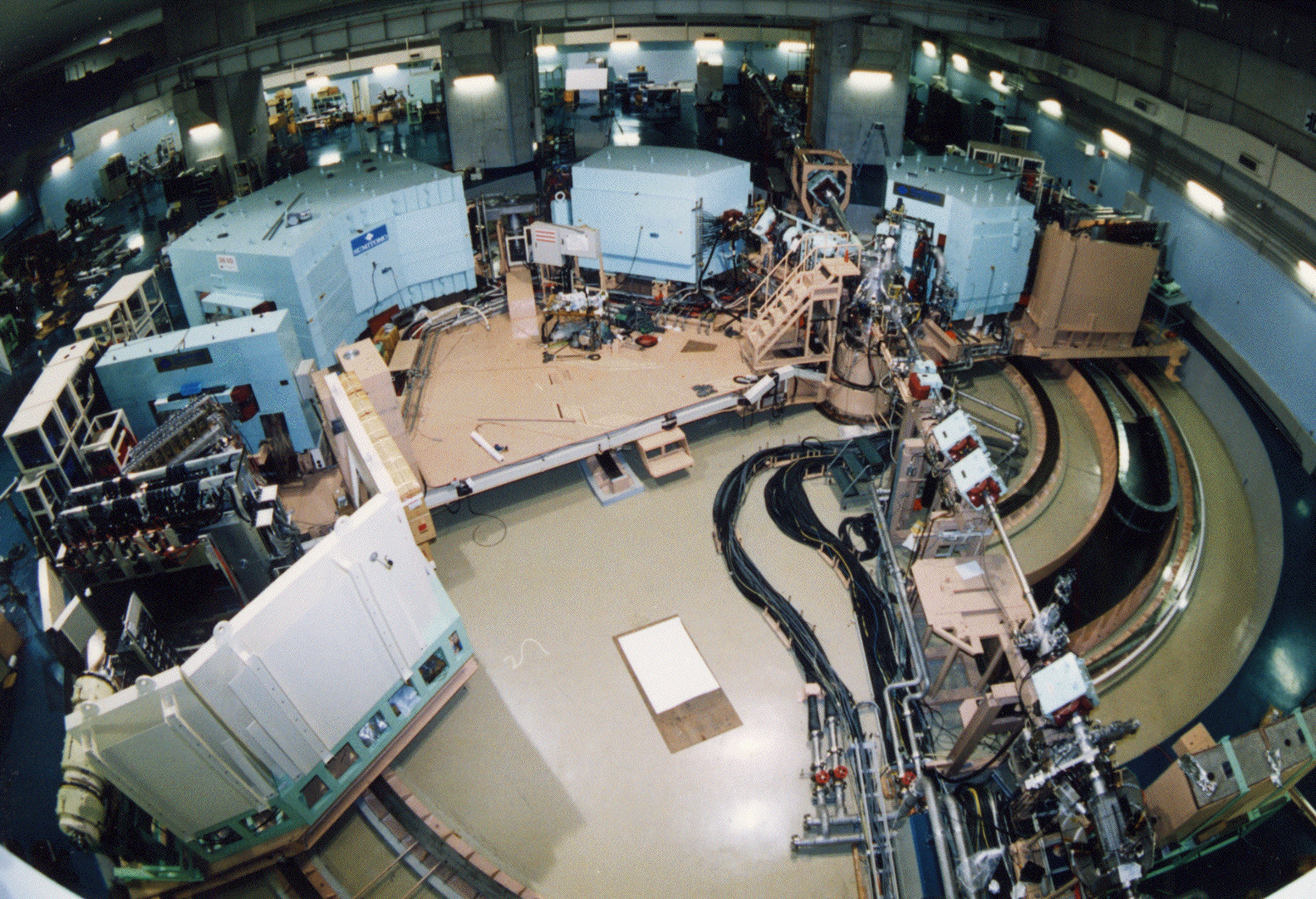

スペクトログラフ"大雷電"（左）と大口径スペクトログラフ（右）
上の写真をクリックすると、大口径スペクトログラフ設置前の
西実験室を表示します。
大雷電は，ＡＶＦサイクロトロン棟で活躍している「雷電」の経験
を基に設計され，１．１ＧｅＶ（陽子）までの核反応二次粒子をエネ
ルギー分解能２万分の１で測定できます．大雷電では，分析される粒
子のスピンの向きを完全に測定できるよう，特に考慮されています．

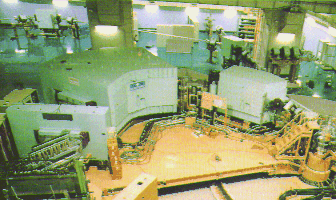

スペクトログラフ”大雷電”および 荷電粒子検出器系
リングサイクロトロンで加速されるエネルギー領域では，核反応に
より同時に放出される粒子の数が多くなります．そこで，反応確率が
大きく，明確な理論的解析も出来る二次粒子放出過程を，２台の大型
スペクトログラフ（大雷電と大口径スペクトログラフ）を使って，運
動学的整合条件を変えながら，組織的に研究します．

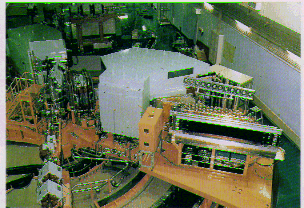

大口径スペクトログラフ
大雷電と大口径スペクトログラフの性能
- 大雷電 大口径スペクトログラフ
- 平均軌道半径 ３ ｍ １．７５ ｍ
- 全偏向角 １６２゜ ７０゜
- 測定角度範囲 −５〜９０゜ −１０〜１３５゜
- 最大運動量 Ｂρ ５．５ Ｔ・ｍ ３．２ Ｔ・ｍ
- 分析運動量範囲 ５ ％ ３０ ％
- 横倍率 −０．４２ −０．４０
- 縦倍率 ６．０ −７．３
- 最大運動量分解能 ３７０７６ ４９８０
- 立体角 ５．６ ｍｓｒ ２０ ｍｓｒ
- 総重量 ６００ トン １５０ トン
Last Update: December 1, 2000
