A New Monitor System for experiments at Ring Cyclotron Facility

Users Manual 実験室と計数室並びにコンソール(加速器オペレータ)を結ぶ映像用信号ラインと、これらの映像を計数室で見るためのモニターシステムを更新しました。以下の説明を参考にしてご利用下さい。

基本構成

映像信号の流れ(入力・中継・出力)

リング2F計数室: リング2F・リング計数室(WS); リング2F・リング計数室(N0)
西実験室: 西実験室・散乱槽端子盤(WS/GR); 西実験室・GR台車端子盤(GR); 西実験室・FPP台車端子盤(GR); 西実験室・LAS台車端子盤(LAS); 西実験室・カウンターガス制御系端子盤(GR/LAS); 西実験室・WS端子盤(WSS)
東実験室: 東実験室・ES端子盤(ES/ESS)
地下共同溝: 地下共同溝・地下計数室 (WSS/EN/ES/ESS)

映像信号入力

映像信号出力

モニタ

リング2F計数室: 西実験室・WS/GR/FPP/LAS関連; 中性子実験室関連
リング地下計数室: 西実験室・WSS及び東実験室EN/ES/ESS関連

基本構成

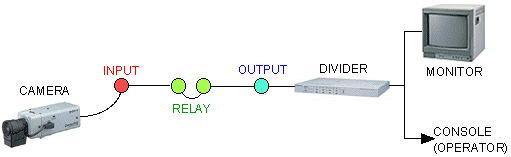

映像システムの基本構成は以下の図の通りです。

入力信号は信号分配器により分配され、一方は実験者側のモニターへ、他方はマルチプレクサ経由で加速器コンソール(オペレータ)に供給されます。

映像信号の流れ(入力・中継・出力)

リング2F計数室(WS)

カメラ名入力

WS-CURRENT 2F計数室(西)
1

WS-RM 2F計数室(西)
2

RING-AUX1 2F計数室(西)
3

RING-AUX4 2F計数室(西)
4

カメラ名	入力
WS-CURRENT	2F計数室(西) 1
WS-RM	2F計数室(西) 2
RING-AUX1	2F計数室(西) 3
RING-AUX4	2F計数室(西) 4

リング2F計数室(N0)

カメラ名入力

N0-CURRENT 2F計数室(中性子)
1

N0-RM 2F計数室(中性子)
2

カメラ名	入力
N0-CURRENT	2F計数室(中性子) 1
N0-RM	2F計数室(中性子) 2

西実験室・散乱槽端子盤(WS/GR)

カメラ名入力中継1 中継2 出力

WS-TARGET 散乱槽
1 GR台車
1→630 地下共同溝（西）
630→630 2F計数室（西）
630

WS-VACUUM 散乱槽
2 GR台車
2→631 地下共同溝（西）
631→631 2F計数室（西）
631

WS-AUX1 散乱槽
3 GR台車
3→632 地下共同溝（西）
632→632 2F計数室（西）
632

WS-AUX2 散乱槽
4 GR台車
4→633 地下共同溝（西）
633→633 2F計数室（西）
633

GR-Q1-BV 散乱槽
5 GR台車
5→634 地下共同溝（西）
634→634 2F計数室（西）
634

GR-D1-BV1 散乱槽
6 GR台車
6→635 地下共同溝（西）
635→635 2F計数室（西）
635

GR-D1-BV2 散乱槽
7 GR台車
7→636 地下共同溝（西）
636→636 2F計数室（西）
636

カメラ名	入力	中継1	中継2	出力
WS-TARGET	散乱槽 1	GR台車 1→630	地下共同溝（西） 630→630	2F計数室（西） 630
WS-VACUUM	散乱槽 2	GR台車 2→631	地下共同溝（西） 631→631	2F計数室（西） 631
WS-AUX1	散乱槽 3	GR台車 3→632	地下共同溝（西） 632→632	2F計数室（西） 632
WS-AUX2	散乱槽 4	GR台車 4→633	地下共同溝（西） 633→633	2F計数室（西） 633
GR-Q1-BV	散乱槽 5	GR台車 5→634	地下共同溝（西） 634→634	2F計数室（西） 634
GR-D1-BV1	散乱槽 6	GR台車 6→635	地下共同溝（西） 635→635	2F計数室（西） 635
GR-D1-BV2	散乱槽 7	GR台車 7→636	地下共同溝（西） 636→636	2F計数室（西） 636

西実験室・GR台車端子盤(GR)

カメラ名入力中継1 出力

GR-ANGLE GR台車
640 地下共同溝（西）
640→640 2F計数室（西）
640

GR-AUX1 GR台車
641 地下共同溝（西）
641→641 2F計数室（西）
641

GR-AUX2 GR台車
642 地下共同溝（西）
642→642 2F計数室（西）
642

カメラ名	入力	中継1	出力
GR-ANGLE	GR台車 640	地下共同溝（西） 640→640	2F計数室（西） 640
GR-AUX1	GR台車 641	地下共同溝（西） 641→641	2F計数室（西） 641
GR-AUX2	GR台車 642	地下共同溝（西） 642→642	2F計数室（西） 642

西実験室・FPP台車端子盤(GR)

カメラ名入力中継1 中継2 出力

GR-FP-BV FP
4 GR台車
4→637 地下共同溝（西）
637→637 2F計数室（西）
637

GR-TAMIQ-BV FP
5 GR台車
5→638 地下共同溝（西）
638→638 2F計数室（西）
638

WS-DUMP-BV FP
6 GR台車
6→639 地下共同溝（西）
639→639 2F計数室（西）
639

カメラ名	入力	中継1	中継2	出力
GR-FP-BV	FP 4	GR台車 4→637	地下共同溝（西） 637→637	2F計数室（西） 637
GR-TAMIQ-BV	FP 5	GR台車 5→638	地下共同溝（西） 638→638	2F計数室（西） 638
WS-DUMP-BV	FP 6	GR台車 6→639	地下共同溝（西） 639→639	2F計数室（西） 639

西実験室・LAS台車端子盤(LAS)

カメラ名入力中継1 出力

LAS-VALBE LAS台車
221 地下共同溝（西）
221→101 2F計数室（西）
101

LAS-DUMP-BV LAS台車
222 地下共同溝（西）
222→102 2F計数室（西）
102

LAS-ANGLE LAS台車
223 地下共同溝（西）
223→103 2F計数室（西）
103

LAS-AUX1 LAS台車
224 地下共同溝（西）
224→104 2F計数室（西）
104

LAS-AUX2 LAS台車
225 地下共同溝（西）
225→105 2F計数室（西）
105

カメラ名	入力	中継1	出力
LAS-VALBE	LAS台車 221	地下共同溝（西） 221→101	2F計数室（西） 101
LAS-DUMP-BV	LAS台車 222	地下共同溝（西） 222→102	2F計数室（西） 102
LAS-ANGLE	LAS台車 223	地下共同溝（西） 223→103	2F計数室（西） 103
LAS-AUX1	LAS台車 224	地下共同溝（西） 224→104	2F計数室（西） 104
LAS-AUX2	LAS台車 225	地下共同溝（西） 225→105	2F計数室（西） 105

西実験室・カウンターガス制御系端子盤(GR/LAS)

カメラ名入力中継1 中継2 出力

WS-GAS1 カウンターガス
1 WS
91 地下共同溝（西）
91→91 2F計数室（西）
91

WS-GAS2 カウンターガス
2 WS
92 地下共同溝（西）
92→92 2F計数室（西）
92

カメラ名	入力	中継1	中継2	出力
WS-GAS1	カウンターガス 1	WS 91	地下共同溝（西） 91→91	2F計数室（西） 91
WS-GAS2	カウンターガス 2	WS 92	地下共同溝（西） 92→92	2F計数室（西） 92

西実験室・WS端子盤(WSS)

カメラ名入力出力

WSS-TAEGET WS
102 地下共同溝（西）
102

WSS-DUMP-BV WS
103 地下共同溝（西）
103

WSS-AUX1 WS
104 地下共同溝（西）
104

WSS-AUX2 WS
105 地下共同溝（西）
105

カメラ名	入力	出力
WSS-TAEGET	WS 102	地下共同溝（西） 102
WSS-DUMP-BV	WS 103	地下共同溝（西） 103
WSS-AUX1	WS 104	地下共同溝（西） 104
WSS-AUX2	WS 105	地下共同溝（西） 105

東実験室・ES端子盤(ES/ESS)

カメラ名入力出力

ESS-TAEGET ES
073 地下共同溝（東）
ES-073

ESS-DUMP-BV ES
074 地下共同溝（東）
ES-074

ESS-AUX1 ES
075 地下共同溝（東）
ES-075

ESS-AUX2 ES
076 地下共同溝（東）
ES-076

ES-TAEGET ES
079 地下共同溝（東）
ES-079

ES-DUMP-BV ES
080 地下共同溝（東）
ES-080

ES-AUX1 ES
081 地下共同溝（東）
ES-081

ES-AUX2 ES
082 地下共同溝（東）
ES-082

カメラ名	入力	出力
ESS-TAEGET	ES 073	地下共同溝（東） ES-073
ESS-DUMP-BV	ES 074	地下共同溝（東） ES-074
ESS-AUX1	ES 075	地下共同溝（東） ES-075
ESS-AUX2	ES 076	地下共同溝（東） ES-076
ES-TAEGET	ES 079	地下共同溝（東） ES-079
ES-DUMP-BV	ES 080	地下共同溝（東） ES-080
ES-AUX1	ES 081	地下共同溝（東） ES-081
ES-AUX2	ES 082	地下共同溝（東） ES-082

地下共同溝・地下計数室(WSS/EN/ES/ESS)

カメラ名入力

COM-AUX1 地下計数室
B7

COM-AUX2 地下計数室
B8

WSS-CURRENT 地下計数室
B1

WSS-RM 地下計数室
B2

EN-CURRENT 地下計数室
D1

EN-RM 地下計数室
D2

ESS-CURRENT 地下計数室
1

ESS-RM 地下計数室
2

ES-CURRENT 地下計数室
1

ES-RM 地下計数室
2

カメラ名	入力
COM-AUX1	地下計数室 B7
COM-AUX2	地下計数室 B8
WSS-CURRENT	地下計数室 B1
WSS-RM	地下計数室 B2
EN-CURRENT	地下計数室 D1
EN-RM	地下計数室 D2
ESS-CURRENT	地下計数室 1
ESS-RM	地下計数室 2
ES-CURRENT	地下計数室 1
ES-RM	地下計数室 2

映像信号入力

映像信号の入力端子には赤色のラベルが添付されています。ラベルには映像信号名が明記されており、

「コース名」+「機器名」

の書式となっています。以下に代表的なコース名と機器名の表を載せます。

コース名対応表
ラベル名コース名等
RING-xxx リング2F計数室
WS-xxx WSコース
WSS-xxx WSSコース
EN-xxx ENコース
ES-xxx ESコース
ESS-xxx ESSコース
N0-xxx N0コース
COM-xxx リングBF計数室

機器名対応表
ラベル名機器名等
xxx-CURRENT カレント・インテグレータ
xxx-RM レート・メータ
xxx-TARGET 標的
xxx-BV ビーム・ビューア
xxx-AUX1 予備1
xxx-AUX2 予備2

コース名対応表
ラベル名	コース名等
RING-xxx	リング2F計数室
WS-xxx	WSコース
WSS-xxx	WSSコース
EN-xxx	ENコース
ES-xxx	ESコース
ESS-xxx	ESSコース
N0-xxx	N0コース
COM-xxx	リングBF計数室

機器名対応表
ラベル名	機器名等
xxx-CURRENT	カレント・インテグレータ
xxx-RM	レート・メータ
xxx-TARGET	標的
xxx-BV	ビーム・ビューア
xxx-AUX1	予備1
xxx-AUX2	予備2

各コースに予備の端子が2つ設けてあります。必要に応じてご利用下さい。

映像信号出力

出力の切替えはモニタ・映像信号の入力端子には青色のラベルが添付されています。ラベルには映像信号入力と同じく、映像信号名が明記されています。

WS/N0コースについては、映像信号出力はモニタ・システムに収容されており、モニタ出力の切替えはモニタ・システム側で行います。 映像信号出力での切替えは御遠慮下さい。

WSS/EN/ES/ESSコースについては、映像信号出力とモニタの入力を各ユーザに繋いでいただく必要があります。詳しくはモニタの項を参照下さい。

モニタ

西実験室(WS/GR/FPP/LAS)関連

西実験室のWS/GR/FPP/LAS関連の映像信号は、リング2F計数室の、

西実験室用回路ラック上
南側端末用机上

の各モニタ・システムに収容されています。両者は等価なものですので、どちらのシステムでも同じ映像がモニタ出来ます。

西実験室用回路ラック上
モニタ・システム南側端末用机上
モニタ・システム

各システムはセレクタとモニタ、計8組から構成されています。ユーザーの皆様は、見たい映像をセレクタで選択して、モニタに表示下さい。

コンソールR1/コンソールL1には、加速器(オペレータ)側の信号が収容されています。例えば、

「BV-EXT(リング出口)の映像を、コンソールR1に送って下さい」

とオペレータにお願いすれば、BV-EXTの映像を見る事ができます。

中性子実験室関連

中性子実験室の映像信号は、リング2F計数室の、

中性子実験室用回路ラック上

のモニタ・システムに収容されています。

中性子実験室用回路ラック上
モニタ・システム中性子実験室用回路ラック上
マルチプレクサ

本システムはマルチプレクサを使用し、1画面を4分割し、 4系統の映像を表示します。マルチプレクサの入力は8系統あります。前半のA系統(1-4)と、後半のB系統(5-8)のいずれを表示するかは、マルチプレクサのQUADボタンで選択して下さい。

西実験室(WSS)及び東実験室(EN/ES/ESS)関連

西実験室のWSS、及び東実験室のEN/ES/ESS関連の映像信号は、リング地下計数室の、

地下共同溝映像システム用ラック上

のモニタ・システムに収容されています。

地下共同溝
映像システム用ラック上
モニタ・システムモニタ・システム
映像切替部

本システムは、実験グループ用モニタ4台と、コンソールの映像用モニタ2台から構成されています。

実験グループ用モニタは、WSS/EN/ES/ESS各コースの実験グループ共通です。全ての映像信号は、信号分配器から映像切替部(上図参照)の出力端子(青色ラベル)に分配されています。各モニタの入力(赤色ラベル)は、映像切替部の上部に配置してありますので、ユーザーの皆様は、見たい映像の出力端子とモニタの入力端子をケーブルで繋いで、モニタに表示下さい。

コンソールR1/コンソールL1には、加速器(オペレータ)側の信号が収容されています。例えば、

「BV-EXT(リング出口)の映像を、コンソールR1に送って下さい」

とオペレータにお願いすれば、BV-EXTの映像を見る事ができます。

Correspondence

e-mail: ml-consult-np1a@rcnp.osaka-u.ac.jp
