1. CAMACクレートの電源を投入して下さい。 豊伸電子社製のクレートコントローラC-018の InhibitのLEDが点灯します。
2. 高圧フレームの電源を投入して下さい。 GRのみ使用の場合は、クレートアドレスが1のクレート のみ投入下さい。FPPも使用される場合は、クレート アドレスが2のクレートも併せて投入下さい。
3. 高圧フレームがREMOTEになっている事を確認して下さい。 LOCALになっている場合は、REMOTEにして下さい。
4. X端末からarcadiaにquserのアカウントでログインします。
5. コントロールプログラム(GUI)を起動します。

   arcadia>hvgr &

   まず高圧フレームをサーチし、次にPreset/Actual値が 読み込まれます。GRのみ(クレートアドレスが1のフレーム のみ電源オン)の場合は、

   Searching Frames <1>............... done.
   Frame #1: Reading preset values... Reading true voltage... done.

   というメッセージが、GR+FPP(クレートアドレスが1と2フレーム 両方が電源オン)の場合は、

   Searching Frames <1><2>.............. done.
   Frame #1: Reading preset values... Reading true voltage... done.
   Frame #2: Reading preset values... Reading true voltage... done.

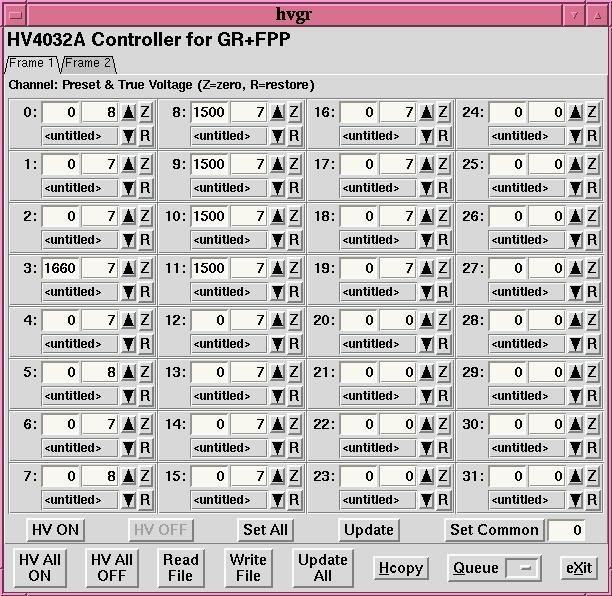

   というメッセージの後、以下のウインドウが開きます。



6. チャンネル毎にPreset/Actualの2つの電圧が表示されます。 Presetは編集可能で、値を入れて<Enter>キーを押すことにより 実際に電圧が印加され、Actual値が更新されます (そのフレームがONの場合のみ)。
7. 上向き/下向きの矢印をクリックする事によりプルダウン・ メニューが開き、相対的に5-500Vの範囲で電圧を上下する 事が出来ます。
8. Zボタンは、そのチャンネルの電圧をゼロにします。 Rボタンは、そのチャンネルにPreset値の電圧を印加します。
9. <untitled>となっている所は編集可能です。必要に応じて コメントを入力下さい。
10. HV ON/HV OFFのボタンはフレーム毎のON/OFFを制御します。 これに対して、HV ALL ON/HV ALL OFFは全てのフレームの ON/OFFを制御します。
11. Updateボタンは、そのフレームの全チャンネルのActual値 (印加電圧)を最新の値に更新します。 これに対して、Update Allボタンは、全フレームの 全チャンネルのActual値(印加電圧)を最新の値に更新します。
12. Set Allボタンは、そのフレームの全チャンネルにPreset値の 電圧を印加します。
13. Set Commonボタン/ボックスは、そのフレームの全チャンネルの Preset値にボックスへの入力値を共通にセットします。その後実際に 電圧が印加され、Actual値が更新されます。
14. Read File/Write Fileボタンにより、Preset値の設定とコメント をファイルから読み込む/書き出す事ができます。ファイルの書式は、

    Frame 1
    0: 0 BLP1 LF
    1: 0
    2: 0
    3: 0
    4: 0


    で、1列目がチャンネル番号、2列目がPreset値、3列目がコメント です。
15. Hcopyボタンは、現在の画面のハードコピーを、Queueで指定 されたプリンタに出力します。
16. Queueプルダウンメニューは、Hcopyの出力先(プリンタキュー) を選択します。
17. Exitボタンにより、プログラムを終了する事ができます。
