ROOT/長方形を書き込む

長方形を書き込む†

TBox†

• 基本的にはこれを使う。が後述のTPaveの方が便利

TPave†

• TBox の機能を強化している

• ROOT; TPave Class Reference

TPave* p1 = new TPave();
p1->SetX1(2);           // 長方形のX座標の始点をデータ座標で定義
p1->SetX2(3);           // 長方形のX座標の終点をデータ座標で定義
p1->SetY1NDC(0.1);      // 長方形のY座標の始点をNDC座標で定義
p1->SetY2NDC(0.9);      // 長方形のY座標の終点をNDC座標で定義
p1->SetBorderSize(0);   // ボーダー(境界枠)を消す
p1->SetFillStyle(3444); // FillStyle(網掛け)の設定
p1->SetFillColor(4);    // 塗りつぶしの色
p1->Draw();

• NDC座標はキャンバス(Pad?)での相対位置を0-1で表す座標系。

• Fill Style番号一覧

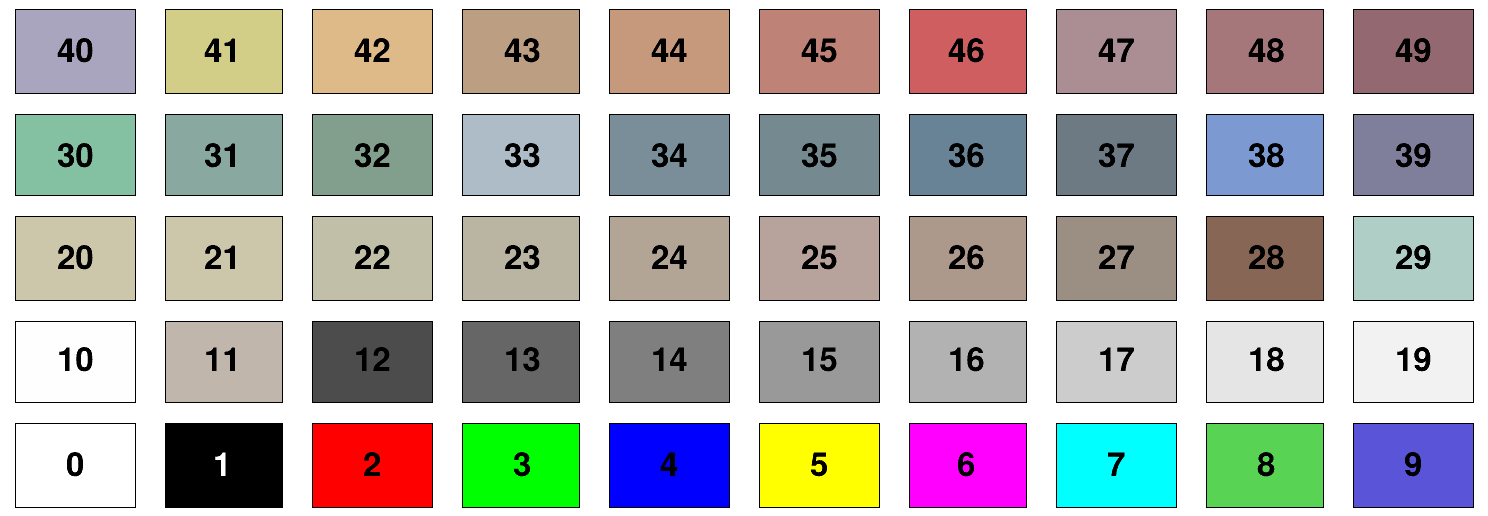

• 色番号
