Jitter cleaner の設定†

新品の AMANEQ を購入してから、HR-TDC の Firmware を AMANEQ 本体のFPGAに書き込む前に、Jitter cleaner IC (CDC62002) の設定を行う必要がある。これを設定しないと、HR-TDC の Firmware を書き込んでも SiTCP-XG の ping が通らない模様。この設定は、新品の AMANEQ を購入してから一度だけ設定すれば良い。AMANEQ User Guide によると、"このICは不揮発性メモリを持っているので、一度設定を書き込んだら以降のアクセスは必要ありません"とのこと。

ちなみに、このページは、RARiS NKS2 Beam Profile Monitor 用連続読み出しDAQの開発ログの情報を整理したものである。

• https://docs.google.com/document/d/1RFmqeF4l0qC_sgI01TbIIwov0QS2NAu-JQDIKUBbgd4/edit?usp=sharing

• 情報のソースは AMANEQ Users メーリングリスト (amaneq-users@ml.post.kek.jp) に 2023/11/21 12:52 に流れたもの。AMANEQ User Guide にも記載あり。

準備†

Jitter cleaner の設定は、hul-common-lib の set_cdce62002 コマンドで行う。そのため、事前に hul-common-lib をインストールしておく必要がある。

設定方法†

1. 1GbE 用の SFP モジュールを AMANEQ ボード本体の SFP1 スロットに挿す (1GbE SFP モジュール only)。
2. DIP SW の1ビット目を 0 に設定する（SiTCP default IP 使用）。
3. Xilinx の FPGA ダウンロードケーブルで AMANEQ 本体の JTAG とコンピュータの USB コネクタを繫ぐ。
4. スケルトンファームウェアのbitsream ファイルを以下のリポジトリの bit ディレクトリから入手。
   • https://github.com/spadi-alliance/AMANEQ-Skeleton
   • ちなみに、2024年10月現在の最新版は amaneq-skeleton-v2.2.bit.
5. Vivado を立ち上げ、Open Manager -> Auto detect -> xc7k169t_0を右クリック->Add configuration->s25fl128sxxxxxx0_spi....を選択しキャンセル
6. 以下の図のように Device Program を選択

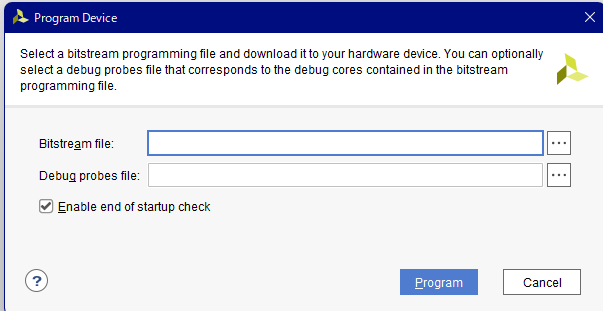

7. select bitstream を選択しすると、以下の画面が出る

8. ここで Bitstream file: の […] ボタンをクリックし、ダウンロードした bitstream ファイル (*.bit) を選択
9. これで Program ボタンをクリック
10. 数秒で書き込み (ダウンロード) 完了
11. コンピュータと AMANEQ (SFP1 スロットに刺さっている 1GbE SFPモジュール経由) を接続し SiTCP default IP (192.168.10.16)で ping が通ることを確認。（もしネットワーク内に 192.168.10.16 の IP アドレスを持つ他のデバイスが存在する可能性があるときは、AMANEQのネットワーク接続を抜いて 192.168.10.16 に ping が "通らなくなるか" を確認する。)
12. hul-common-lib の set_cdce62002 を以下のように実行

    $ /home/spadi/local/bin/set_cdce62002 192.168.10.16 in_125_out_500_125

13. 以下のようなメッセージが出れば OK。

    #D: CDCE62002::GenSpiTxdReg0()
     	0x52080150
    #D: CDCE62002::GenSpiTxdReg1()
     	0x8f81c081
    #D : CDCE62002::ReadReg()
     	0x52080150
    #D n-th  : data (MSB --- LSB)
    00000000 : 01010010000010000000000101010000   52080150

    #D : CDCE62002::ReadReg()
     	0x8f81c081
    #D n-th  : data (MSB --- LSB)
    00000000 : 10001111100000011100000010000001   8f81c081

14. 書き込みが終わったら、次の作業に進む。

リンク†

• RARiS NKS2 Beam Profile Monitor AMANEQ 導入LOG 202406: https://docs.google.com/document/d/1RFmqeF4l0qC_sgI01TbIIwov0QS2NAu-JQDIKUBbgd4/edit?usp=sharing

本稿執筆者†

2024/10/18 小林 信之 (大阪大学RCNP)
