AMANEQデータフォーマット†

(執筆完了時削除 --> 執筆責任者: 洲波泥 太郎, 執筆締め切り: 2024/xx/xx)

AMANEQのデータは 64-bitの heartbeat delimiterと TDC dataで構成されている。


↑

TDC Data†

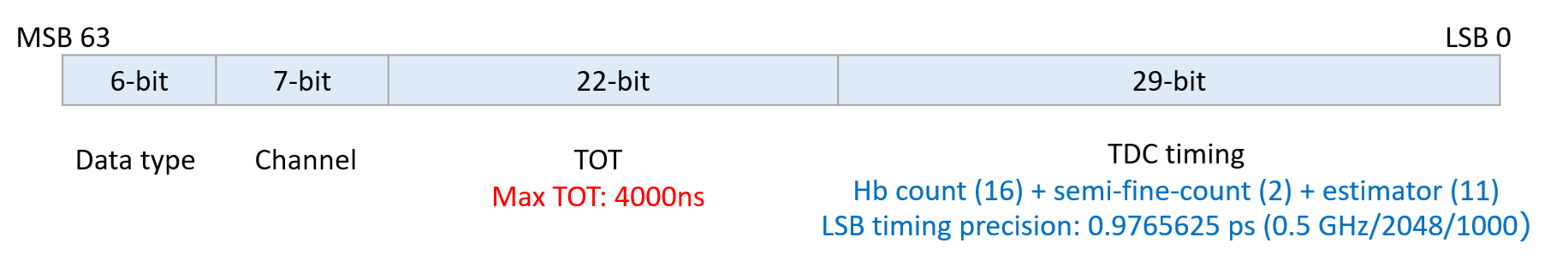

High resolution TDC data

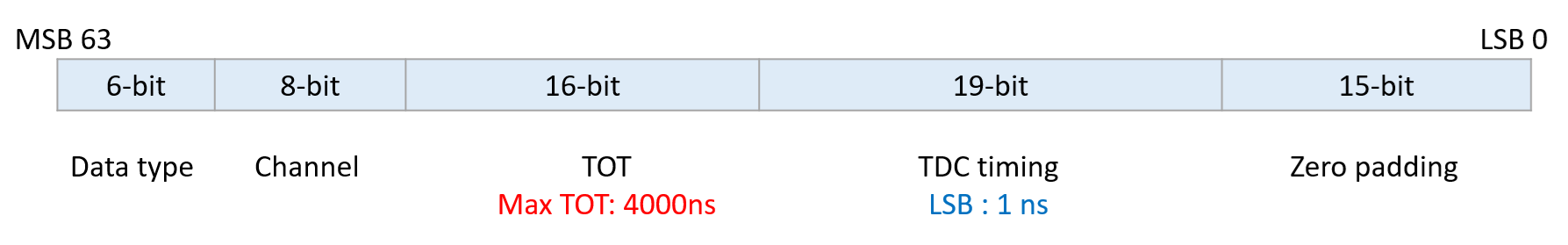

Low resolutin TDC data


6-bit Data Type (TDC category)

b001011TDC leading data
b001101TDC trailing data
b011001InputThrottlingT1Start
b010001InputThrottlingT1End
b010010InputThrottlingT2Start
b010010InputThrottlingT2End

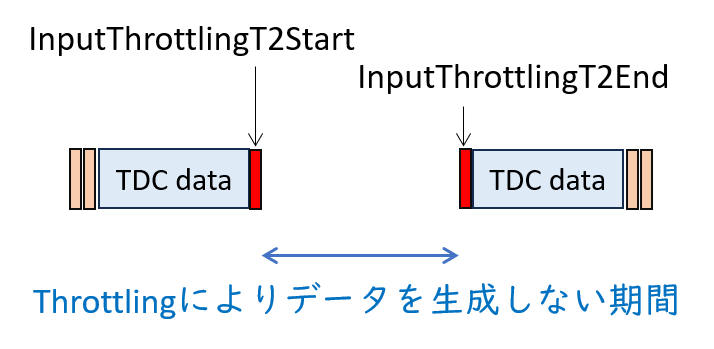

InputThrottlingT2Start/End データは Input throttling type2の動作開始と動作終了タイミングでチャンネル毎に挿入されるデータである。


↑

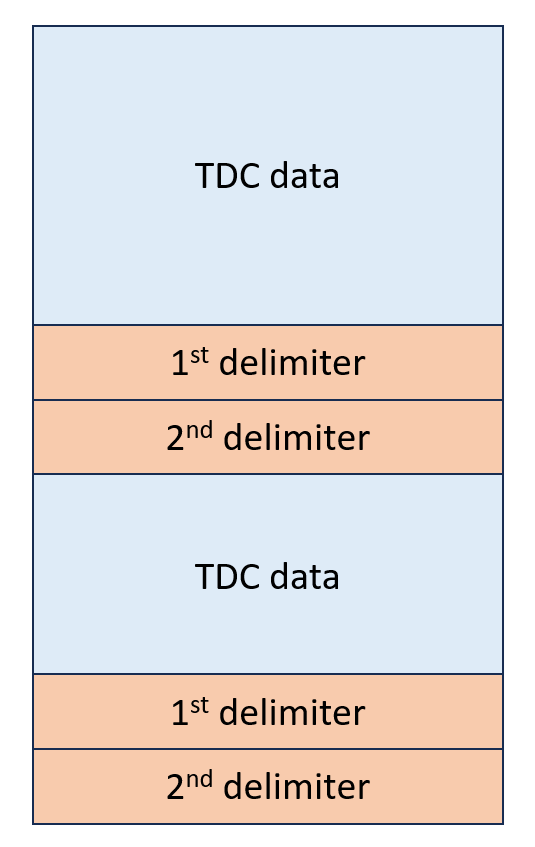

Heartbeat Delimiter†

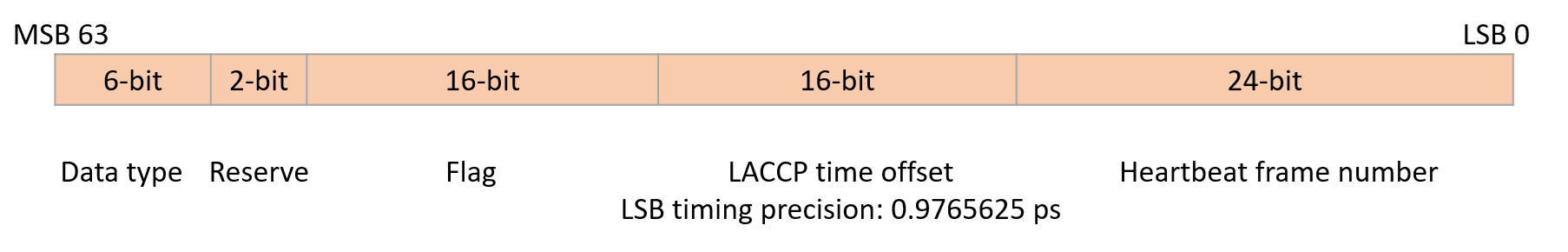

1st delimiter data


2nd delimeter data


↑
