RARiS NKS2 BPM テスト実験†

(執筆完了時削除 --> 執筆責任者: 洲波泥 太郎, 執筆締め切り: 2024/xx/xx)

実験の目的†

東北大学先端量子ビーム科学研究センター(RARiS) 第二実験室BM4ビームラインでは、1 GeV領域の実光子ビームを用いたハドロン・ハイパー核生成分光実験を展開している。主な実験プログラムは以下の通りである。

• 三重⽔素ラムダハイパー核寿命測定実験
• η'-d 状態の探索実験
• γ + d → K+ + Λ + n 反応の終状態相互作⽤を⽤いた Λn 相互作⽤の研究
  etc.


BM4ビームラインでは、上記のような物理実験を行う際に光子ビーム軌道とビームサイズをモニタリングするため、シンチファイバーとSiPMを基本構造としたビームプロファイルモニタ(BPM[1])を導入している。合計３台のBPMと、光子標識化装置Taggerとのヒット情報を組み合わせることにより、エネルギーを同定した上で光子ビームプロファイルの即時測定が可能である。
従来のBPMによるビームプロファイリングでは、Hadron Universal Logic (HUL) を用いたstrTDC[2]を用いてきた。しかし、HULのstrTDCはメインストリームの機能ではなく、光子標識化装置(Tagger)との同時計測事象の選別や、光子イベントの即時測定困難などの問題がある。
　そこで、本実験ではBPM用DAQとしてストリーミング専用DAQモジュールである「AMANEQ」を導入することで既存の問題点を解消し、標識化光子ビームの即時測定を実現することを目的とする。

[1] R. Kino et al., NIM A 1070 (2025) 169992
[2] R. Honda et al., PTEP (2021) 123H01.

実験セットアップ†

図１に実験を行なった第二実験室BM4ビームラインの模式図、図２にBPMの内部写真と検出部分の模式図を示す。Sweep電磁石上流側にBPM1、NKS2スペクトロメータ入口にBPM2、ビームライン最下流にBPM3（旧HSBPM[3]）を設置した。BPMは、荷電粒子VETO層(1 ch)、電子陽電子コンバーター層、x-y位置検出層(15+15=30 ch)、トリガー層(1 ch)の計32 chから成るコンパクトな検出器である。特にBPM1, 2のx-y位置検出層は直径0.5 mmのシンチレーションファイバーから成り、1秒間のデータ収集で約10 µmの位置精度で光子ビームプロファイルを行う。これら検出器は既設であり利用実績がある。

DAQのハードウェア構成†

構成の概要図†

構成の説明†

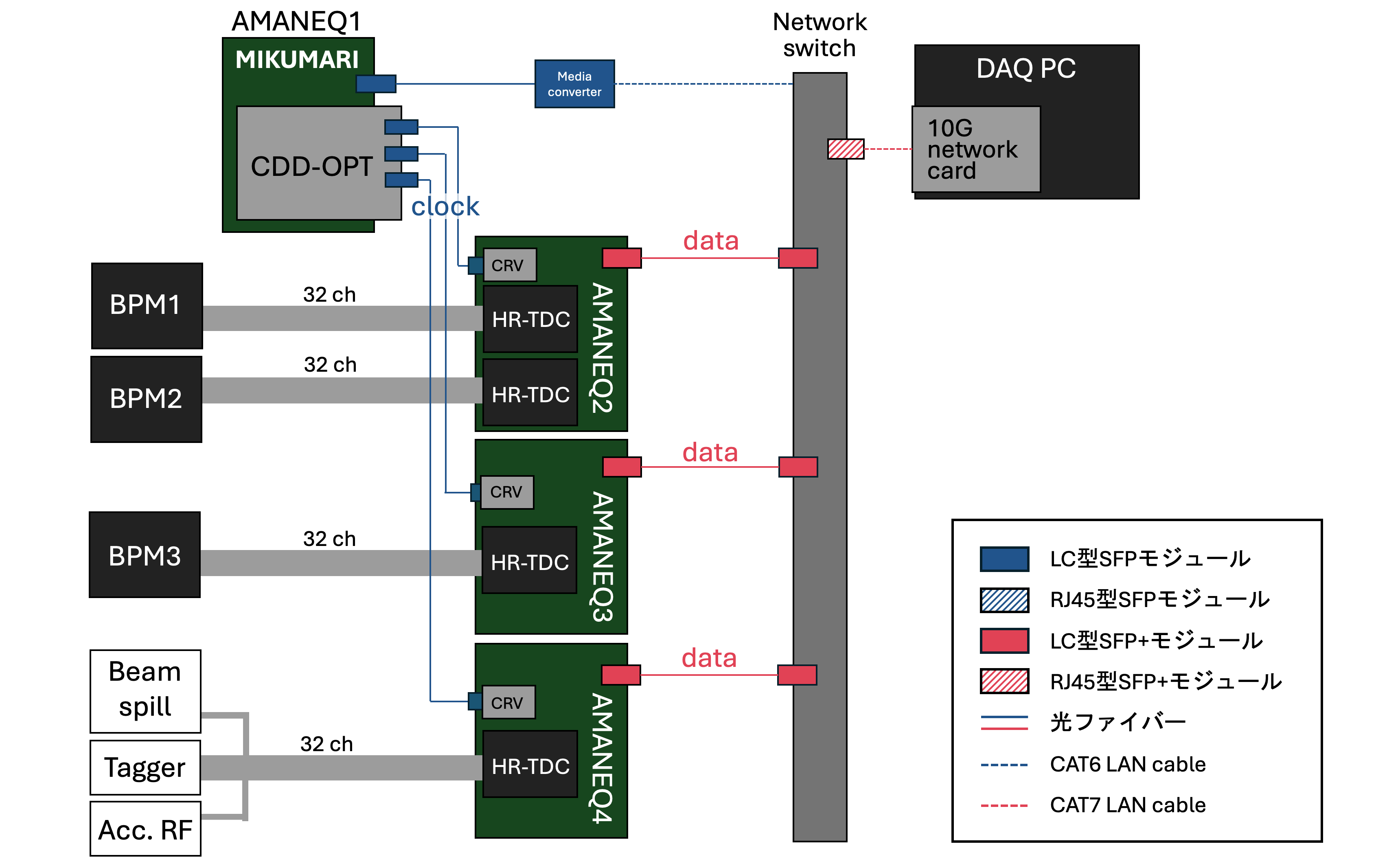

4台のAMANEQのうち、１台にはMIKUMARI clock primaryをダウンロードし(AMANEQ1)、他３台(AMANEQ2-4)にはHR-TDC BASEをダウンロードした。図４にシステムの構成と配線図を示す。青のボックスとラインは1Gbps、ピンクのボックスとラインは10Gbpsに対応している。LC型とRJ45型（メタル）は用いるケーブルの形状に合わせて選べば良いが、1Gbpsと10Gbpsは明確に区別する必要がある。MIKUMARIの制御ラインとMIKUMARIから配られる同期クロックラインは1Gbps、HR-TDCからのデータ転送ラインは10Gbpsにする。本実験ではMIKUMARIとハブ間に必要なSFPモジュールとケーブルの組み合わせの辻褄を合わせるためRJ45-LCのメディアコンバータを挟んでいるが、本来は必要がない。
AMANEQ1にはクロック信号を配るためのCDD-OPTメザニンを、AMANEQ2-4にはクロック信号を受け取るためのMini-mezzanine CRVを取り付けている。AMANEQがGN-2006-4以降のバージョンの場合はこのCRVを取り付ける必要はない。また、AMANEQ2-4にはHR-TDCを取り付け、各検出器からの差動信号をフラットケーブルで入力している。
DAQ用PCと各AMANEQとの通信には10Gbps対応ネットワークスイッチハブを介する。DAQ PCには10Gbps対応のネットワークカードを増設した。

使用機器†

• AMANEQ 4 台 (GN-2006-3)
• HR-TDC 4 枚
• Mini-mezzanine CRV 3 枚
• CDD-OPT 1 枚
• ネットワークスイッチ 1 台
• メディアコンバータ 1 台
• SFP+モジュール LC型 6 個、RJ45型 1 個
• SFPモジュール LC型 8 個
• 光ケーブル 7 本
• LANケーブル CAT6 1 本、CAT7 1 本
• 計算機 1 台 (実験では、スペックの比較のため２台の計算機を用意した。）

機器の型番、購入先、価格（公開情報であれば。別ページでも良い。）†

• ネットワークスイッチ: S3900-24T4S-R
• メディアコンバータ: G0101-SFP(Kit#1)
• SFP+モジュール LC型: AXS85-192-M3
• SFP+モジュール RJ45型: ASF-10G-T
• SFPモジュール LC型: ASF85-24-X2-D
• 光ケーブル (両側LCコネクタ　長さ: 3m): Fiber Patch Cord OM3-LC-LC-D3M
• 光ケーブル (両側LCコネクタ　長さ: 15m): Fiber Patch Cord OM3-LC-LC-D15M
• 光ケーブル (両側10G SFP+　長さ: 3m): DAC Cable CAB-10GSFP-P3M
• 計算機1 (k0ana)
  • System Unit: ASRock X570 Steel Legend motherboard
  • CPU: AMD Ryzen 9 5900X 12-Core Processor
  • Memory: Kingston DDR4-3200 32 GB × 2 (total 64 GB)
  • Storage: Total capacity 14.6 TB
    • WD_BLACK SN750 NVMe SSD 1.8 TB
    • RAID configuration (Seagate ST8000DM004 HDD × 4)
  • NIC: Intel 82599 10 G, Intel I211 1G Network Connection
  • OS: CentOS Stream 8
• 計算機2 (bpmdaq)
  • System Unit: Intel Coffee Lake S
  • CPU: Intel Core i3-8100 4-Core Processor @ 3.60GHz
  • Memory: 8 GB DIMM DDR4 @ 2400 MHz × 1
  • Storage:
    • NVMe SSD: Samsung NVMe SSD (PM9A1/PM9A3/980PRO) 1.8 TB
  • NIC: Intel Ethernet Controller 10-Gigabit X540-AT2 (10 Gbps × 2)
  • GPU: Integrated Intel UHD Graphics 630
  • OS: AlmaLinux 9.4

実装結果†

各チャンネルの典型的なヒットレート†

(Electron beam current: ~0.1 mA, w/o filtering)

• BPM1: x, y layer ~5 kHz, Trigger ~15 kHz, VETO ~3kHz
• BPM2: x, y layer ~5 kHz, Trigger ~17 kHz, VETO ~5kHz
• BPM3: x, y layer ~10 kHz, Trigger ~65 kHz, VETO ~55kHz

AMANEQからの読み出しデータ量†

(Electron beam current: ~0.1 mA, w/o filtering)
10 - 50 MB/s

ストレージへの書き込みデータ量†

120 MB/spill - 2.5 GB/spill (HR-TDC x 4 (128 ch))
(1 spill ~ 10 sec.)

各FairMQ デバイスの処理時間とか？†

調査中

フィルターの実装について†

time windowは20 - 160 nsの間でスキャンした。本システムでは典型的なパターンとして40 nsを採用。

• フィルター条件
  実用的なフィルター条件としては、以下の2パターンを挙げる。
  • ex.1) Accidental event suppression

  • ex.2) Photon event selection

    本システムでは、使用できる最大チャンネル数はおよそ20 chだった。
• 使用したプロセス数
  • Logic filter x 4
  • Time Frame Slicer x 4
  • 他は１つずつ
• 最大読み出しデータ量: ~6.4 Gbps (計算機：k0ana、フィルター：ex.2）
  • AMANEQ2: 280 MB/s
  • AMANEQ3: 330 MB/s
  • AMANEQ4: 190 MB/s
• フィルター利用時のデータリダクションの割合
  調査中

今後の展望、改善点など†

(今後の予定、特に問題なくスケーラブルに拡張できるはずとか)
BPMシステムとの親和性は良いため、（資産の問題をクリアすれば）本格導入と継続した運用が可能。今後、標識化光子の即時モニタリング実現に向け、フィルタリング条件や効率についての詳細な解析が必須である。
また、BM4ビームラインで計画されている「γ + d → K+ + Λ + n 反応の終状態相互作⽤を⽤いた Λn 相互作⽤の研究」実験では、AMANEQの導入が予定されている。今回構築したBPMのDAQシステムを基礎に問題なく拡張可能である。

本稿執筆者†

2025/02/09 木野 量子 (東北大学)
