イオン源

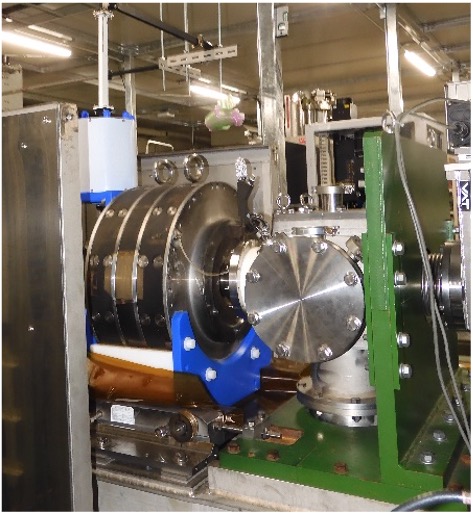

NEOMAFIOS

10 GHz のマイクロ波と永久磁石（NdFeB）磁場を用いる外部ECRイオン源で、AVFサイクロトロンへビームを供給しています。 軽イオンビーム生成に用いられており、安定運転と扱いやすさが特徴です。

ECR ion source
RF周波数	10 GHz
ミラー磁石	永久磁石(Fe-Nd-B)
真空槽	直径 67 mm、長さ 170 mm
真空	520 l/sec
引き出し電圧	5 - 50 kV
供給可能なイオン(例)	p, d, He, Li- Mg, Ar

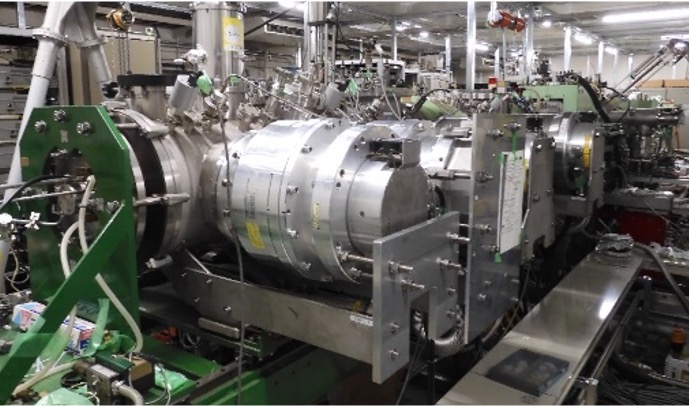

HIPIS

高偏極率かつ高強度の陽子・重陽子ビームを生成するために開発された偏極イオン源です。

High intensity polarized ion source
解離器	RF(13.6 MHz, 300 W), nozzle(20 K+N2), Skimmer(Diameter: 4mm)
6極磁石	Permanent magnet (Nd-B-Fe, NEOMAX-35H)
RF 遷移	Two weak field and two strong field RF transition units
ECR電離器	RF(52.45 GHz, 200 W)+Solenoid+N2
引き出し電圧	5 - 20 kV
供給可能なイオン	pol-p, pol-d

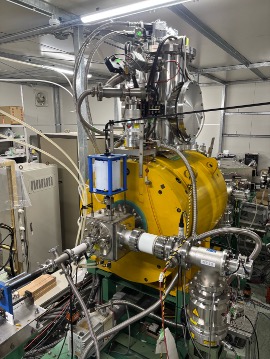

SCECR

超伝導コイルを用いた高性能ECR（Electron Cyclotron Resonance）イオン源で、18 GHzのマイクロ波を使用して高電荷状態のイオンを効率的に生成します。超伝導磁石により強力で安定した磁場を形成し、軽元素から中・重元素まで幅広いイオン種を高強度で供給することが可能です。

Superconducting ECR ion source
RF周波数	18 GHz
磁石	超伝導電磁石(ミラー磁場) + 6極永久磁石
引き出し電圧	5–30 kV
供給可能なイオン(例)	H–Ar, Kr, Xe

加速器

K140 AVFサイクロトロン加速器

磁石
ポール径	3300 mm
ポール間隔	206 ~ 347 mm
平磁場	1.6 T
取り出し半径	1000 mm
トリムコイル	16 pairs
バレイコイル	3 pairs
重量	400 tons
加速系
ディー電極	Double type with 87 degree spanning angle
共鳴器	同軸型。可動式ショート板
周波数	18 ~ 36 MHz
最大加速電圧	60 kV
加速ハーモニクス	1, 2, 3, 6
取り出し方式	静電ディフレクター

K400 リングサイクロトロン

磁石
セクター磁石	6
ポール間隔	60 mm
最大磁場	1.75 T
トリムコイル	36 pairs
I入射半径	2m
取り出し半径	4m
重量	2200 tons
加速系
シングルギャップ式	３
周波数	30~52 MHz
加速ハーモニクス	6, 10
最大加速電圧	500 kV
RFパワー	250 kW/cavity
フラットトップキャビティー
シングルギャップ式	1
FT ハーモニクス	3
周波数	90~156 MHz

旧K140 AVFサイクロトロン加速器

磁石
ポール径	3300 mm
ポール間隔	206 ~ 347 mm
平磁場	1.6 T
取り出し半径	1000 mm
トリムコイル	16 pairs
バレイコイル	3 ~ 5 pairs
重量	400 tons
加速系
ディー電極	Single type with 180 degree spanning angle
共鳴器	同軸型。可動式ショート板
周波数	6 ~ 19 MHz
最大加速電圧	60 kV
加速ハーモニクス	1, 3
取り出し方式	静電ディフレクター、弱収束磁気チャンネル

供給ビーム

＊黒字は旧AVFサイクロトロン加速器での実績(供給には加速テストが必要です)

＊赤字は2021年に更新されたサイクロトロン加速器での実績(加速テスト不要です)

Ion			Energy
	Charge State		AVF	AVF+RING
	AVF	RING	(MeV)	(MeV)
1H	1+	1+	10–80, 65	100–392, 416, 230, 392
1H2	1+	1+		140
2H	1+	1+	10–56	80, 103, 140, 200
3He	1+		14, 25
3He	2+	2+	45, 73, 87	300, 420
4He	1+		10
4He	2+	2+	38–130, 28.5	210, 300, 400
6Li	2+		40, 45
6Li	2+	3+	73, 82	309, 360
7Li	3+	3+	110, 150	455
11B	3+		69
11B	5+	5+	200	900
12C	4+		80, 105, 110, 164
12C	4+	6+	145	600
12C	5+		250
12C	5+	6+	262	1200
13C	5+	6+	178	780
14N	5+	7+
15N	6+	7+	220	975
16O	5+		100–170
16O	6+		190
16O	6+	8+	286	1280
18O	4+		90, 106, 100
18O	5+		118, 135, 165
18O	6+		165, 246
18O	6+	8+	246	1080
18O	7+	8+	322	1440
19F	4+		100
20Ne	6+/7+/8+		155, 300
22Ne	6+		130, 190
22Ne	8+	10+	400	1760
24Mg	5+		140
36Ar	11+	(16+)	437	1872
40Ar	8+		200
40Ar	11+		360, 374
40Ar	12+	17+	486	2060
86Kr	21+		640
86Kr	23+		731
129Kr	29+		838
132Xe	24+		897
